01. 터파기 |
|
|
 관경에 따라 굴토폭 및 작업공정이 다르나 굴토치수는 토압의 크기 및 분산에 영향을 줌으로 가능한 현장여건 및 |
| 토질의 상태를 고려한 후 굴토 폭을 최소로 좁게 파서 외압으로부터 영향을 줄여야한다. |
 |
굴토폭 |
| 굴토폭은 관의 접합, 매설토의 다짐, 작업의 안전성등을 고려하여 굴토폭을 정하며, 굴토폭을 좁게 할수록 토공비가 |
| 탄성계수가 높아 고의적 손상외는 파손되지 않으며 변형에 해한 복원력이 우수하여 부등침하에 강합니다. |
| 폭을 좁게하여 벽면에 연직되게 하는것이 좋다. |
|
굴토바닥
|
| 바닥은 배관 경사에 맞도록 굴토되어야 한다. 또한 지반토양은 원래의Compactness를 유지하도록 하여 주고, |
| 그렇지 못할 경우에는 잘 다져 원래의 지지력을 보유할 수 있도록 한다. |
|
|
|
|
02. 관의기초 |
|
|
| JDP는 가요성관(Flexible Pipe)이기 때문에 강성관에 비해 다소 부등침하가 있는 연약지반에 설치하여도 탄력적으로 |
| 반응하여 파괴되거나 이탈될 염려는 없으나 관의 특성을 최대로 살리고 하중의 효과적인 분산을 위하여 |
| 다음과 같이 시공한다. |
|

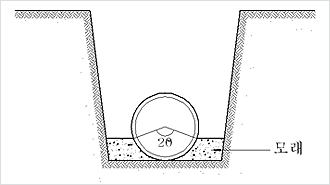

양호한 지반일 경우
|
|
|
|

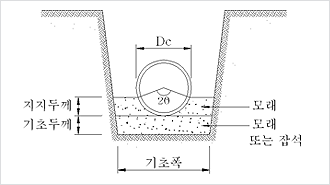

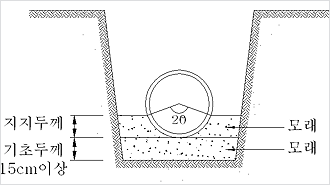

보통 지반의 경우
|
 |
|
| 관 경(mm) |
기초두께(cm) |
| 250~450 |
15 이상 |
| 500~900 |
20 이상 |
| 1000 이상 |
30 이상 |
|
|

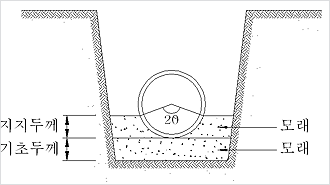

| 부등침하가 일어날 가능성이 있는 지반에서는 모래 또는 |
|
| 양질토로 충분하게 다진 다음 설치한다. |
|
|
|

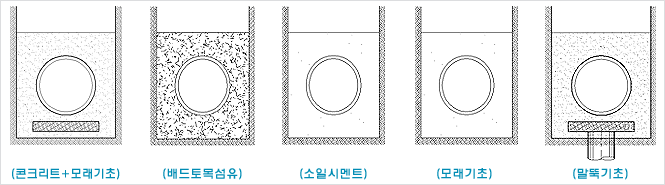

연약 지반의 경우
|
 |
|
| 구 분 |
호칭지름<1000mm |
호칭지름≥1000mm |
| 시공지지각 |
90 이상 |
180 이상 |
| 기초폭 |
2~3Dc |
| 기초두께 |
0.3~0.5Dc 이상 또는 50cm이상 중 큰값 |
|
|
| 연약지반은 원칙적으로 모래 또는 쇄석으로 치환하고 |
|
| 관을 설치한다. |
|
|
|
|

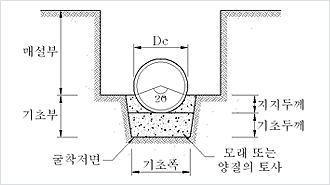

암반일 경우
|
 |
|
| 구 분 |
치 수 |
| 기초폭 |
Dc+20cm 이상 |
| 기초두께 |
매설높이 7m이하 |
30cm 이상 |
| 기초두께 |
매설높이 7m이상 |
1m중간에 4cm씩가산 |
|
|
| 기초저면은 양질토로 치환을 설치하여 관저면에 집중응력이 |
|
| 발생치 않도록 한다. |
|
|
|
|
|
|
03. 관의매설 |
|
|
|
매설재료 |
| 관주변의 되메움 흙의 상태에 따라 매설관의 내하력에 크게 영향을 미치므로 매설토의 재료는 압축성이 작은 |
| 양직토사를 사용해야 한다. 또한 관에 손상을 줄 수 있는 호박돌이나, 날카로운 암석과 부등침하의 원인이 |
| 될 수 있는 유기물이 함유된 흙 등은 매설재료로서 부적합하다. |
|
매설방법 |
| 이중벽 PE관거의 매설시에는 매설토에 의거 관에 선하중 또는 집중하중이 걸리지 않도록 관측변의 채움재료를 선정 |
| 하고 관의 하중이 집중되지 않도록 느슨한 상태로 하는 것이 좋다. 또한 측면 토의 다짐정도에 따라서 관의 변형이 |
| 좌우됨으로관측면토의 다짐을 철저히 실시하고 양측면의 다짐정도를 동일시 해야 한다. |
| 이때 매설토의 높이는 25~30㎝ 가량 두께로 다짐을 실시한다. |
|
매설깊이 |
| 매설깊이는 관의 사용목적과 하수의 운반량에 따라 구배를 정하게 되며 이에 따라 매설깊이가 결정된다. |
| 또한 관의 매설깊이는 지역별 동결깊이와 지하매설물, 하중 등을 고려하고 관의 변형이나 기능을 저해하지 |
| 않는 선에서 매설깊이를 결정하는 것이 좋다. 관거의 매설시에는 관의 허용하는 하중 등을 고려하여 매설깊이를 |
| 결정해야 하며, 매설깊이가 충분치 못할 경우에는 관 상부에 적절한 방호공을 설치해야 한다. |
|
|
|
|
04. 되메우기 |
|
|
|
뒷채움 |
| 양질의 골조재를 좌우 동일한 높이로 편심 응력이 걸리지 않도록 유지하면서 1층의 다짐두께는 15㎝로 |
| KS F2313(흙의 다짐 시험방법)에 의한 최대 건조밀도의 90% 이상이 되게 균일하게 다져야 한다. |
| 하천을 횡단하는 관은 관 보호공을 하여야 한다. JDP 이중벽 하수관은 연성관이므로 관 보호면에 국부적인 |
| 집중 응력이 발생하지 않도록 주의하여야 한다.
|
| 추진구간에서 벽관과 외관 사이에 몰탈 같은 충진재를 반드시 주입하여야 한다. |
| 뒷채움에는 관 기초재와 동일하다. |
|
되메우기 |
| 적용범위 |
| - 여기에서 규정하는 되메우기는 맨홀 등의 구조를 되메우기 및 관부설 후의 되메우기 공식에 적용한다. |
| 구조물 되메우기 |
| - 맨홀 되메우기는 벽체의 콘크리트가 충분한 강도로 양생되었다고 판단된 후에 시작하여야 하며 양생 시작후 14일 |
| 이내에는 되메우기를 허용할 수 없다. |
| - 되메우기 재료는 쓰레기, 나무뿌리, 유기물질 또는 동결된 재료를 포함해서는 안된다. |
| - 터파기된 곳에 설치될 영구공사는 검사와 승인을 받은 후에 되메우기가 시행되어져야 한다. |
| - 되메우기는 진흙 투성이의 표면위나 동결 또는 서리가 있는 표면에서 행해져서는 안되며 특별히 지시하지 않는 |
| 한 최종 지면선까지 이르게 하고 벽이나 관의 각각 면에 평탄하게 하여야 한다. |
| - 각층은 고르게 덮어야 하고 필요한 다짐도를 위해 적합한 함수량을 요할 때 살수 또는 통풍에 의해 건조시켜야 |
| 하고 다짐봉이나 머쉰 탬퍼 또는 다른 적당한 장비로 균일하게 다져져야 한다. |
| - 되메우기시 지하구조물 외벽 중 방수면에 대해서는 전석 및 호박돌 등에 의한 외력이 무리하게 적용하지 않도록 |
| 다짐 시공하여야 한다. |
| 관로 메우기 |
| - 되메우기는 항시 관을 손상시키지 않는 방법으로 시행하여야 하고 터파기 토사를 되메우기에 사용할 때는 관상단 |
| 100㎝까지에는 전석, 형상이 날카로운 암석편, 기타 관에 손상을 미칠 돌 등이 섞인 토사를 사용하여서는 안된다. |
| - 사용재료는 다지기 전에 최적 함수비에서의 최대 밀도는 KS F2312의 규정90% 이상이어야 한다. |
| - 되메우기 작업 도중 관체에 이상 변형이 유발되지 않도록 관 양측에 동일한 양의 두께로 고르게 메워, 관체에 편압이 |
| 작용하지 않도록 하여야 하며 1회의 되메우기 층의 두께는 30㎝이어야 한다. 되메우기는 관정상부에, 혹은 과편측에 |
| 불도우저로 한꺼번에 다량으로 메우거나 트럭으로부터 직접 쏟아 부어 관체가 과중한 되메우기 하중을 받는 |
| 일이 없도록 하여야 한다. |
| - 각 되메우기 층은 살수 혹은 램머(혹은 전동식 탬퍼)로 다져야 하며 관자체에 손상을 줄 가능성이 있는 금속제 |
| 봉다짐은 허용되지 않는다. |
|
|
|
|
|
|
