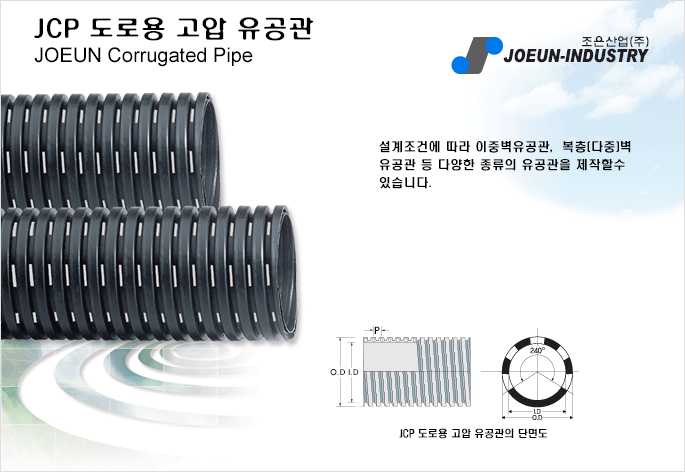

고강도 |
| 기존 유공관보다 외경(O.D)이 크고 피치(P)가 좁아 외압강도에 대한 대응력이 월등해 주로 고속도로, 고속철도 등 |
| SOC사업에 사용되고 있다. |
|
배수능력
|
| 기존의 360℃ O형 펀칭방법과 달리 현장조건에 따라 □형으로 맞춤가공할 수 있어 배수가 효율적이다. |
| 기존의 유공관보다 개공율이 커서 배수효과가 높다. |
|
내구성 |
| HDPE(고밀도 폴리에틸렌)은 산 · 알카리 등 화학약품에 적용받지 않으며 공장폐수 · 오수 · 해수 등에도 부식되지 |
| 않아 반영구적이다. |
|
|
|
| 가공형태 |
 |
| 가공방법 |
연속 5 개공 |
| 개공율% |
5.3 |
| 주요사용 지역 |
계획 배수량이 많은 지역
예)고속도로, 국도, 아파트,
매립지, 지히상가 등 |
|
|
|
| TYPE |
단 위 |
품질기준 |
시험방법 |
| 재 질 |
- |
고밀도 폴리에틸렌(H.D.P.E) |
- |
| 규 격 |
mm |
하한 : 0 / 상한 : 5 |
- |
| 밀 도 |
g/cm³ |
0.94 이상 |
KS M ISO 1183 |
| 인장강도 |
MPa |
25 이상 |
KS M ISO 527-1 |
| 충격강도 |
J/cm² |
1.2 이상 |
KS M ISO 180 |
| Pipe Stiffness |
KN/m²(Kpa) |
350 이상 |
ASTM D 2412 |
| 구멍의 크기 |
mm |
5 이하 |
- |
|
|
|
|
|
| 구 분 |
내경(I.D)m/m |
PICH(P)m/m |
연결관 |
본당길이 |
| D100 |
100 ± 5 |
19 ± 3.0 |
100 ± 5.0 |
4m or 6m |
| D150 |
150 ± 5 |
28 ± 3.0 |
150 ± 5.0 |
4m or 6m |
| D200 |
200 ± 5 |
33 ± 3.0 |
200 ± 10.0 |
4m or 6m |
| D250 |
250 ± 5 |
33 ± 3.0 |
220 ± 10.0 |
4m or 6m |
| D300 |
300 ± 5 |
37 ± 3.0 |
260 ± 15.0 |
4m or 6m |
| D400 |
400 ± 5 |
52 ± 3.0 |
280 ± 15.0 |
4m or 6m |
|
|
|
| 구 분 |
5% Stiffness(kg/cm²) |
| D100 |
3.5 |
| D150 |
3.5 |
| D200 |
3.5 |
| D250 |
3.2 |
| D300 |
2.7 |
| D400 |
2.2 |
|
|
| |
