02. 활하중에 의한 연직토압 |
|
|

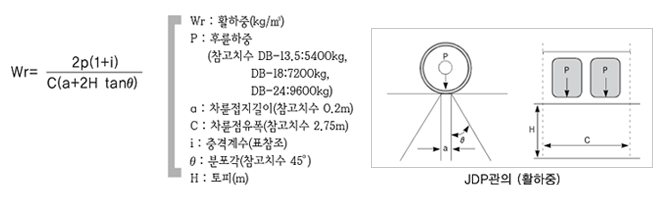

매설관의 상부로 차륜 등이 통과하는 경우, 그 하중에 의한 압력이 토압하중에 가산되는데 차륜하중은 후륜 하중을
|
| 사용하며, 전륜하중의 영향은 무시하는 것으로 한다. 다음식은 도로의 종방향에 타이어의 접지폭 20㎝에서 45도 |
| 분산하고 횡방향에는 차제 점유폭 2.75m로 분산하는 것으로 고려한다. |
 |
토피에 의한 충격계수(i) |
| H(m) |
H ≤ 1.5 |
1.5 ＜ H＜ 6.5 |
H ≥ 6.5 |
| i |
0.6 |
0.65 - 0.1H |
0 |
 |
JDP관의 윤압 |
| 하중 |
총중량(T) |
전륜하중(t) |
후륜하중(t) |
접지폭(m) |
| DB-18 |
32.4 |
18 |
7.2 |
0.2 |
| DB-24 |
43.2 |
2.4 |
9.6 |
0.2 |
|
|
|
|
관정부에 작용하는 등분포하중 |
|
윤압표 |
| 토피(m) |
0.3 |
0.5 |
0.6 |
0.8 |
1.0 |
1.2 |
1.5 |
2.0 |
2.5 |
3.0 |
3.5 |
4.0 |
4.5 |
5.0 |
5.5 |
| 윤하중 |
| DB-18 |
8.509 |
5.673 |
4.862 |
3.872 |
3.094 |
2.618 |
2.127 |
1.621 |
1.309 |
1.098 |
0.945 |
0.830 |
0.740 |
0.667 |
0.608 |
| DB-24 |
11.345 |
7.564 |
6.483 |
5.042 |
4.126 |
3.491 |
2.836 |
2.161 |
1.745 |
1.464 |
1.261 |
1.107 |
0.987 |
0.890 |
0.810 |
| 토피(m) |
6.0 |
6.5 |
7.0 |
7.5 |
8.0 |
8.5 |
9.0 |
9.5 |
10.0 |
10.5 |
11.0 |
12.0 |
13.0 |
14.0 |
15.0 |
| 윤하중 |
| DB-18 |
0.578 |
0.516 |
0.479 |
0.448 |
0.420 |
0.396 |
0.374 |
0.355 |
0.337 |
0.307 |
0.307 |
0.281 |
0.260 |
0.241 |
0.225 |
| DB-24 |
0.774 |
0.688 |
0.639 |
0.579 |
0.560 |
0.528 |
0.499 |
0.473 |
0.499 |
0.407 |
0.407 |
0.375 |
0.346 |
0.322 |
0.301 |
|
|
| |
|

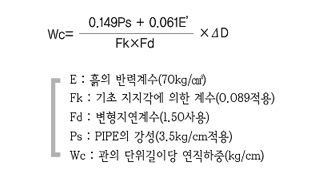

03. 허용외압 |
|
|
|
JDP관의 허용외압 |
| 구분 |
5%변형량
(cm) |
허용외압
(5%변형시)t/m |
| 호칭 |
| D150 |
0.75 |
2.69 |
| D200 |
1.00 |
3.59 |
| D250 |
1.25 |
4.49 |
| D300 |
1.50 |
5.38 |
| D350 |
1.75 |
6.28 |
| D400 |
2.00 |
7.18 |
| D450 |
2.25 |
8.08 |
| D500 |
2.50 |
8.97 |
| D600 |
3.00 |
10.77 |
| D700 |
3.50 |
12.56 |
| D800 |
4.00 |
14.36 |
| D900 |
4.50 |
16.15 |
| D1000 |
5.00 |
17.95 |
| D1200 |
6.00 |
21.53 |
| D1500 |
7.50 |
26.92 |
|
|

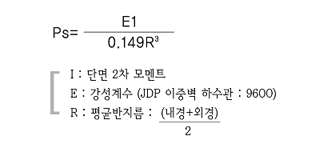

관의 Stiffness(강성)는 ASTM D2412에 의거 산출
|
관의 외압강도는 관의 5% 변형율을 적용(ASTM D2412)
|
|
|
흙의 반력계수 |
반력계수(Modulus of soil reaction)는 흙과 관사이의 상호작용을 나타내는 것으로 연성관의 수평변위를 구하는데
|
| 이용된다. |
| 반력계수는 시험에 의해 추정하거나 또는 반력계수의 개략치를 이용한다. |
|
매설토의 반력계수(E) |
| 도량의 폭(B) |
다짐정도에 따른 E 값(kg/㎠) |
다짐
無(막부리기) |
다짐율:85%이하
또는
상대밀도:40%이하 |
다짐율:85%~95%
또는
상대밀도:40~70%이하 |
다짐율:95%이상
또는
상대밀도:70%이상 |
세
립
토 |
LL>50로 소성이
중간이상인
CH, MH, CH-MH |
0또는 시험으로 추정 |
LL>50로 소성이
중간이하인
CL, ML, ML-CL중
세립토 25%이하 |
3.5 |
14 |
28 |
70 |
조
립
도 |
세립토 12% 이상인
GM, GC, SM, SC |
7 |
28 |
70 |
140 |
세립토 12% 이하인
GW, GP, SW, SP등 |
14 |
70 |
140 |
210 |
| 쇄 석 |
70 |
210 |
210 |
210 |
|
|
|
| |
|
|
|
